随着现代医院条件、环境及医疗质量的不断改善与提高，人们对手术环境的要求越来越高，为了保证高洁净度的空气质量和适宜的手术温湿度，具备净化空调系统的洁净手术部 成了各大医院的标配，甚至成为医院评级的硬指标 。

医院手术部净化空调系统5大设计步骤，为暖通从业人员设计提供一些思路。

对于新手朋友来说，在学习设计之前，还需了解一些概念：

FCU：风机盘管（Fan coil Unit）的英文缩写。

PAU：预冷空调机组（Pre-Cooling Air Handling Unit）的英文缩写。

对室外新风进行预处理，在送至风机盘管（FCU）。

MAU：全新风空调机组（Make-up Air Unit）的英文缩写。

是提供新鲜空气的一种空气调节设备。功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新 鲜空气。工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。

AHU:组合式空气处理机组(Air handling unit）的英文缩写。

主要是抽取室内空气(return air)和部份新风以控制出风温度和风量来并维持室内温度。

上述几种类型的空调机组构成了整个手术部区域的空调末端，其工作原理如下图，关于这方面本章不详述，详细了解可在微信关注公众号「无霾设计小站」有无霾君详细介绍。

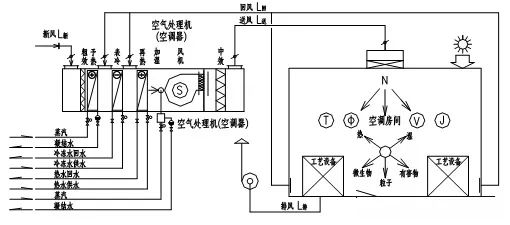

空气调节原理图

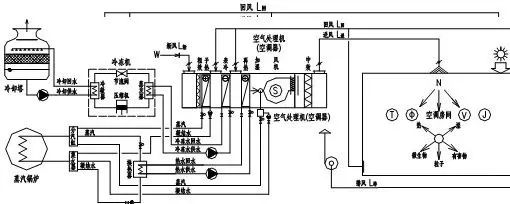

净化空调原理图

风冷冷（热）水模块机组：一种系统简单、安装方便的风冷空调主机（简称：风冷模块机组）

作为独立的空调冷源，它无需冷却塔、冷却水泵，可安置在楼顶或地面，无须专用机房，降低了工程成本，而且可制冷也可制热，无需增加其他制热设备，系统控制灵活、方便，不需要专人管理。机组可以模块组合，能量可以按照需要的负荷启动相应的机组数量，从而实现自动调节，当其中一台机组出现故障时，不影响其他机组的正常使用。主机采用柔性涡旋压缩机，维修简单、方便，是目前国内医院净化项目中最为广泛应用的空调冷热源主机 。

在简单了解了几个暖通基本概念之后，开始正式介绍洁净手术部的空调系统设计。

在设计之前，首先务必消化好关于医院手术部项目的各种交底资料：

1、仔细阅读招标文件、投标文件及相关联系函和投标图册等。

2、对项目造价及选用的设备进行深刻的了解。

在此不过多赘述，对于看似复杂高超的创作设计，下面直接进行动作分解 。

一、建立HAVC表格，配置空调设备

1、根据建筑平面图建立暖通计算表格，统计内容包括：项目当地气象参数、房间名称、面积、净高、净化等级、送风量、新风量等。

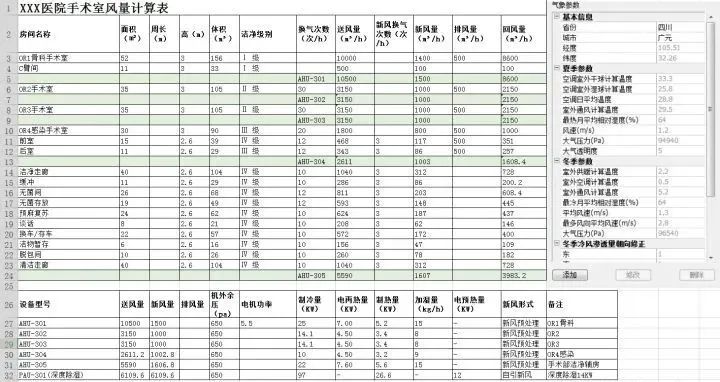

手术部洁净区HVAC表

手术部非洁净区手术室和功能用房还需根据冷、热负荷配置风机盘管，有需要的房间还应合理配置空气消毒器。

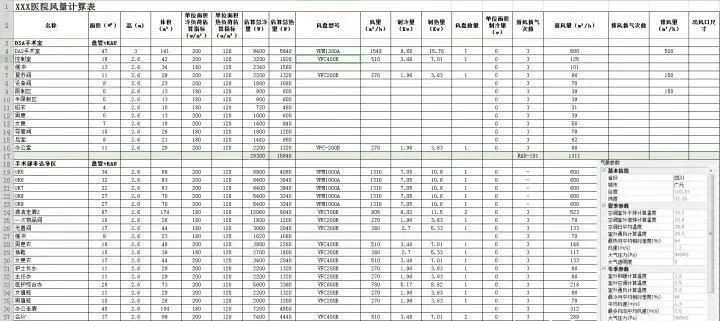

手术部非洁净区HVAC表

2、根据气候条件绘制项目所在地理位置的冬、夏季焓湿图。

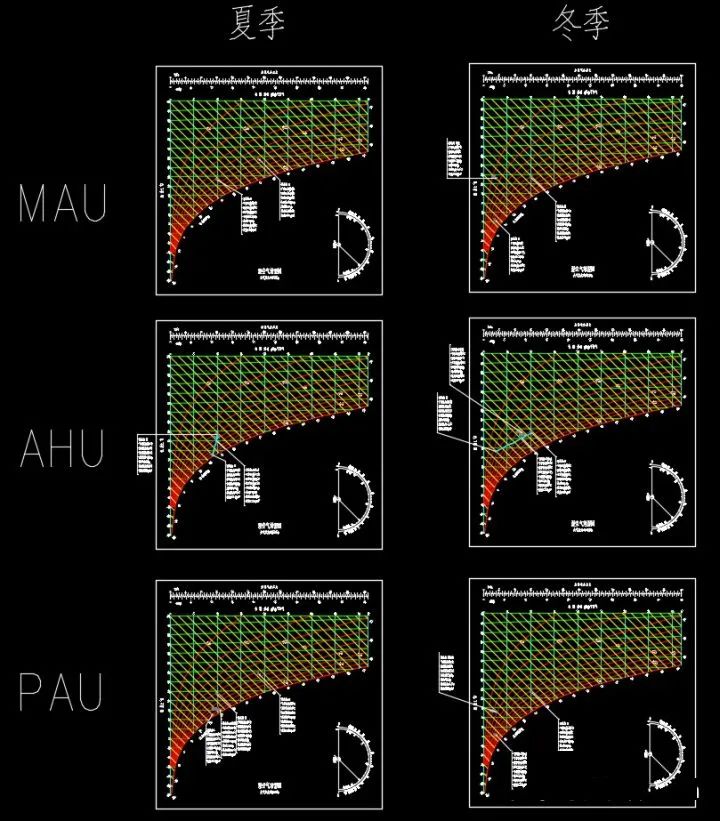

焓湿图

3、根据暖通计算表和焓湿图，计算末端空调机组所需制冷量、制热量 及空气所需预热量和加湿量 。

4、根据产品手册，来合理选择相应型号的空调机组作为设计参考。

二、准备工作及设计规划

1、切忌：接到建筑平面图直接开始绘图，先做好图面准备工作：

（1）首先新建一个CAD图形文件，整理好符合自己设计习惯的图面布局、图框、图例。

（2）将手术部建筑平面图（导出t3格式）复制到新建图形文件的模型布局视图上。

（3）删掉平面图中与暖通设计无关的内容，将整个平面图颜色改为深色（默认8号色）。

（4）关闭暂时不需要的图层（如：床位、家具、标注），将剩余平面图建成块，图层设为“底图”。

注意：建筑底图过大时，为了控制文件大小，可将底图文件作为外部参照引入。

2、切记：计算之后，绘图之前，一定要结合建筑图进行正确的规划：

（1）根据HVAC计算表中洁净手术部的总冷、热负荷配置空调的冷热源。根据产品手册确定所选风冷模块机组的制冷量、制热量、配置数量、外形尺寸。

（2）建筑规划设计时，洁净手术室的净化空调机组和冷热源一般位于手术室上方的设备层。

根据所选择的风冷模块机组、空调机组的数量和外形尺寸，结合医院实际情况来规划手术部净化空调系统的空调机组、冷热源、水泵、水箱 在设备层的设置区域。

（3）留意手术室空调设备层是否为露天屋面，若露天，在设计时须将末端空调机组尽可能集中布置，风管需要穿楼板开孔处也应安排在空调机组区域内，为后期修建屋面设备间做规划。

三、净化空调风系统平面布置设计

1、手术部同层空调风系统平面设计

在整理好的底图上，进行风管平面布置，绘制时按照：送风-回风-排风 的顺序。

（1）根据洁净等级依次设计手术室风管，只布置手术室同层范围内的手术区域。

（2）洁净手术室内完成后，以同样方法完成洁净走廊和洁净辅助用房的风管设计。

（3）完善同层洁净区的风管，到风管穿楼板处，包括：送风、回风、排风及卫浴通风换气。

（4）对非洁净区的普通手术室设置高静压风机盘管，以同样方法布置风管，并根据空间参数合理布置空气消毒器，其尺寸参照相应设备参数。

（5）以同样方法，对非洁净区其他房间布置FCU及风管，完成整个手术部空调风系统的平面设计。

注意：每布置一个风管平面分系统后，要在风管上添加相应的阀门阀件和设备。

2、手术部设备层空调风系统平面设计

（1）将风系统平面图中穿越楼板的风管立管 隔离出来，复制到设备层平面底图中。

（2）根据穿楼板的送风、回风立管 位置布置AHU和PAU。

要求：机组布置整齐、留出检修空间，符合消防要求。

（3）按照顺序布置设备层新风、送风、回风、排风 管道平面。

适当优化调整机组和风管立管的位置，保证人员检修通道。

（4）在风管上添加相应阀门阀件。

（5）将风系统平面图中穿越楼板的风管立管复制到新的设备层平面底图中，确定楼板开孔位置和尺寸，进行标注，完成开孔尺寸定位图。

注意：楼板开孔尺寸应大于风管尺寸200mm。

（6）将空调机组 复制到新的设备层平面底图中，确定设备基础材料、做法和定位，进行标注，完成空调机组基础尺寸定位图。

（7）若设备层为露天屋面，根据设备层风系统平面设计，绘制设备间围墙范围，标注出安全疏散出口。

三、净化空调风系统原理图绘制

1、首先绘出手术部楼层和外墙示意图。

2、根据实际情况添加手术室房间，并绘制各手术室风系统原理图。

3、在相应位置绘制空调机组（PAU+AHU）,并接入手术室风系统。

4、在房间、设备、风口处加入注释。

5、重复上述步骤，完成手术部洁净区辅助用房 和非洁净区域 的风系统原理图。完成以后效果如下：

四、净化空调水系统平面布置设计

1、手术部同层空调水系统平面设计

（1）将风系统平面图中的风机盘管和空调机组隔离出来，复制到水系统的平面底图中。

（2）确定净化空调冷冻水立管位置，计算管径，绘制出冷冻水干管、添加阀门，根据末端空调设备位置连接支管，注意设备的接管尺寸。

（3）根据流量调整各段干管管径.

（4）根据平面图中的排水点位绘制冷凝水管路。

（5）标注管径

2、设备间空调水系统平面设计

（1）根据前期规划和布置空调机组时预留的空间，布置风冷模块机组。

（2）根据风冷模块机组的冷、热水运行总量配置循环输泵 和水箱，并布置定位。

作为重要科室，手术部净化空调循环水泵一般采用两用一备的形式，条件不具备可一用一备。

（3）将风管的穿越楼板的开孔 隔离出来，复制到水系统的平面底图中。

（2）计算主管管径，绘制冷冻水干管，连接冷热源、循环水泵与各空调机组，注意接管管径，平面上避开楼板开孔处。

（3）根据流量调整各段干管管径，并添加阀门阀件。

（4）根据设备层地面坡度和排水点位绘制冷凝水管路。

（5）根据HAVC表中各空调机组加湿量连接加湿管路。

加湿水由医院提供，一般由就近给水点牵引接驳。

（6）标注管径

（7）将设备层水系统平面图中风冷模块机组 复制到基础平面尺寸定位图中，确定设备基础材料、做法和定位，进行标注，完成空调设备基础尺寸定位图。

五、根据出图标准进行完善

1、编写设计说明与图例。

2、填写空调主要设备参数表。

3、根据施工要求绘制暖通安装大样图。

4、完善图框，排列序号。

5、编写图纸目录。
